Градирня изнутри: как устроена система охлаждения и на что обратить внимание при обслуживании

Градирня является технологическим сердцем системы охлаждения на многих промышленных объектах. Ее основная задача – отводить избыточное тепло, выделяющееся при работе оборудования и различных тепловых процессах. Чтобы понять, как функционирует эта система, необходимо разобраться в том, как устроена градирня и в принципах ее работы.

Типичная градирня внутри имеет несколько основных компонентов: корпус, оросительные модули, каплеуловители, вентиляционную систему и приемный бассейн. Корпус чаще всего изготавливается из стали или железобетона, обеспечивая устойчивость конструкции. Воздухозаборные жалюзи регулируют поток воздуха, а оросители равномерно распределяют воду для эффективного охлаждения.

Оросительные устройства могут быть пленочными, капельными или разбрызгивающими – их выбор зависит от условий эксплуатации и мощности объекта. Каплеуловители предотвращают вынос капель воды с воздушным потоком, а диффузор способствует равномерному выходу воздуха. В основании градирни расположен сборный бассейн, куда поступает охлажденная вода перед возвращением в технологический цикл.

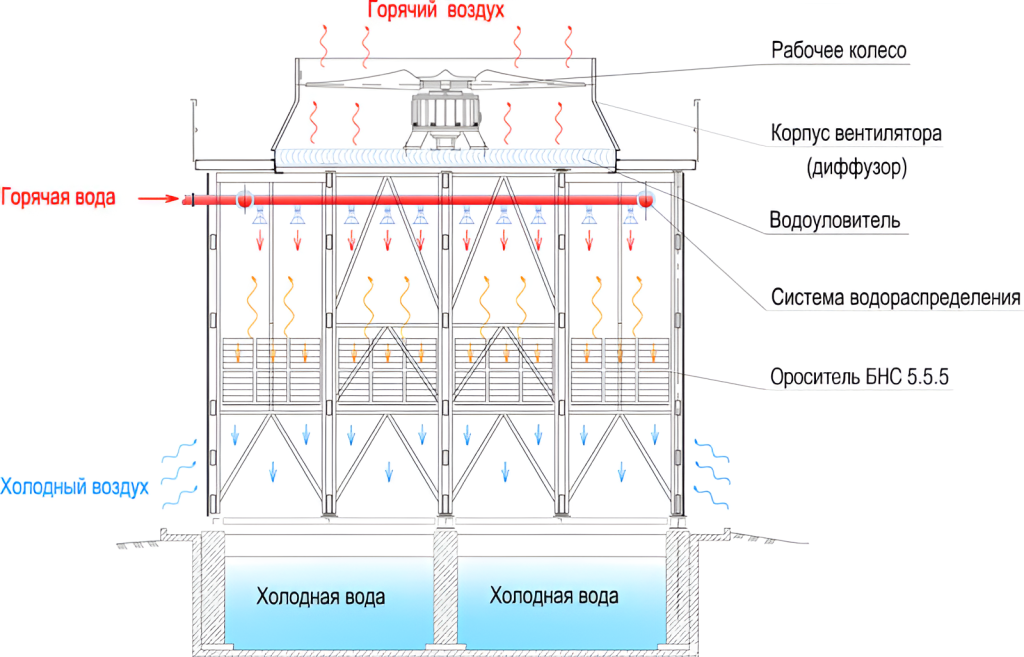

Вентиляторная градирня: принцип работы и схема

Вентиляторные градирни работают по принципу принудительной тяги, создаваемой механическим вентилятором. Воздушный поток проходит через зону оросителя, где взаимодействует с горячей водой, вызывая ее частичное испарение и охлаждение оставшегося объема.

Конструкция вентиляторной градирни включает электродвигатель, редуктор, приводной вал и лопасти вентилятора. Такая система обеспечивает стабильное охлаждение даже при высоких температурах окружающей среды. Схема работы может различаться в зависимости от типа установки, но всегда включает подачу воды, ее распределение, испарение и отвод охлажденной жидкости.

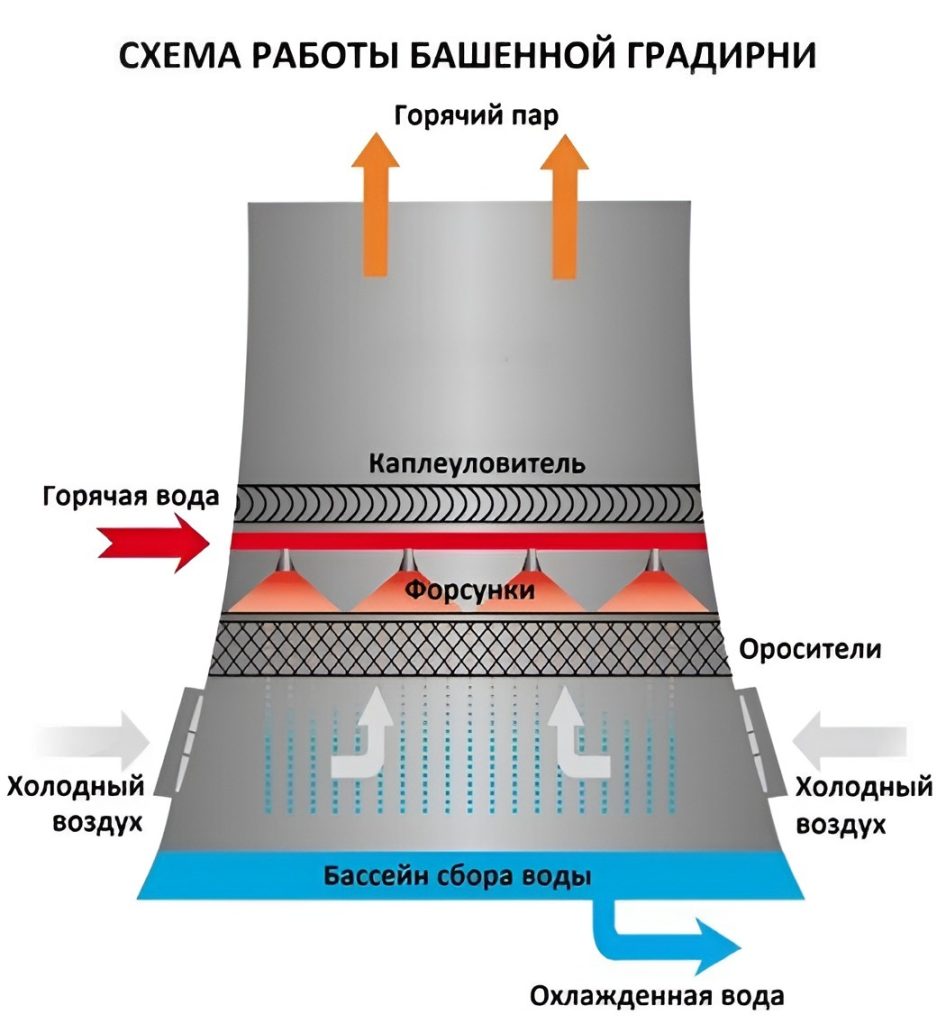

Как работает градирня на ТЭЦ

Принцип работы градирни для охлаждения зависит от ее типа. На тепловых электростанциях применяются как башенные, так и вентиляторные градирни. Их основная задача – снизить температуру воды, возвращающейся из конденсатора. Горячая вода подается в верхнюю часть сооружения, проходит через ороситель и охлаждается за счет теплообмена с воздухом.

Эффективность работы градирни напрямую влияет на производительность ТЭЦ, поскольку от температуры воды зависит давление в турбинах и котлах. Поэтому такие системы проектируются с учетом высокой нагрузки и требуют регулярного контроля.

Для бесперебойной работы градирни необходимо регулярно проверять состояние всех ее компонентов. Особое внимание уделяется чистоте оросителей, исправности вентилятора, работе редуктора и балансировке вала. Также важно контролировать отсутствие накипи и коррозии, которые могут снизить эффективность охлаждения.

Своевременное техническое обслуживание позволяет избежать аварийных ситуаций и продлить срок эксплуатации оборудования. Это особенно важно для промышленных объектов, где остановка системы охлаждения может привести к значительным убыткам.

Заключение

Градирня – это сложная инженерная система, от которой зависит стабильность работы многих промышленных и энергетических объектов. Понимание ее устройства и принципов работы позволяет не только правильно эксплуатировать оборудование, но и своевременно проводить профилактические мероприятия, обеспечивая долговечность и эффективность системы охлаждения.
