Сопла

Да, унификация веса принципиальна. Одинаковая масса в 100 г исключает перекос коллекторной системы и неравномерную нагрузку на подвесы. Благодаря этому при замене одного сопла не требуется пересчитывать балансировку всей гребёнки.

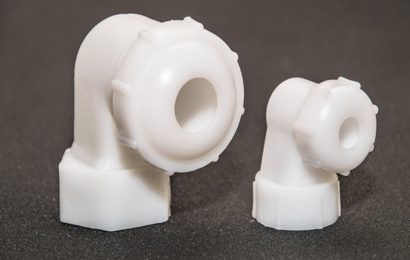

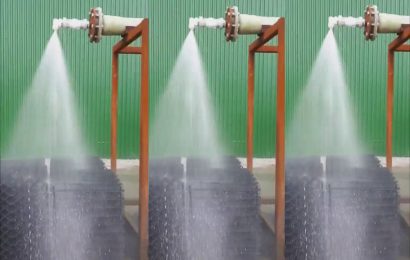

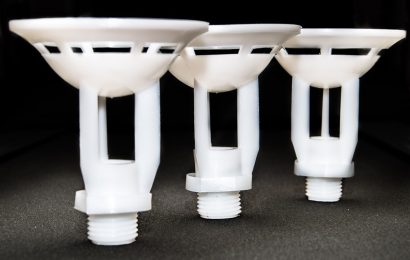

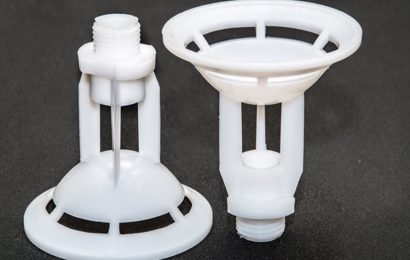

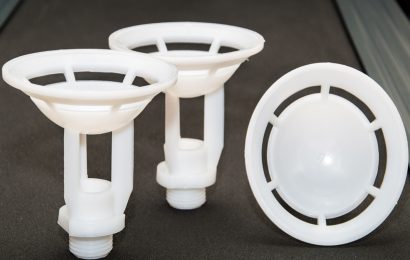

Оба типа решают задачу распыления, но принцип действия разный. Ударное сопло СЧ М 36х3 формирует факел за счёт удара струи о чашечку отражателя — получается мелкодисперсное облако капель, идеальное для теплообмена в мокрых градирнях. Тангенциальное сопло ТГ подаёт воду по касательной, создавая закрученный поток и полый конус; его чаще применяют в системах воздушного охлаждения или для промывки. Для градирен «НИАГАРА» штатно спроектированы ударные сопла, так как они обеспечивают равномерное смачивание оросителя при небольшом напоре. Тангенциальные можно использовать только в нетиповых узлах — после обязательной консультации с инженером.

Паспортный диапазон напора 1-5 м.в.ст указан для устойчивого образования факела без капельного выноса. Если давление ниже 1 м, вода станет просто стекать по отражателю струёй, не разбиваясь на капли — ороситель останется сухим, а охлаждение резко ухудшится. При превышении 5 м начинается избыточное дробление: капли становятся слишком мелкими, их уносит потоком воздуха, что увеличивает каплеунос и потери воды.
Проверить фактический напор можно так:
• Установите манометр на коллекторе перед соплами.
• При работающем насосе замерьте давление; если оно ниже 1 м — нужна регулировка насоса или дросселирование других линий.
• Визуально оцените факел: он должен быть мелкодисперсным, но стабильным, без видимых крупных брызг за пределами орошаемой зоны.
Наши сопла откалиброваны так, что вес в 100 г каждого помогает сохранять баланс коллектора — замена на более тяжёлые аналоги может исказить напорную характеристику.

Диаметр условного прохода (Ду) определяет пропускную способность и геометрию факела распыла. Ошибка всего в 2 мм, например выбор Ду 22 вместо Ду 24, приводит к недоливу части оросителя или перерасходу воды. В линейке «ТермоГрад» для градирен «ГРАД» и «НИАГАРА» предусмотрены типоразмеры от Ду 22 до Ду 28 — это позволяет точно адаптировать систему под конкретный проект.

Выбор типоразмера напрямую связан с гидравлическим расчётом секции градирни. Главные параметры — расход воды на одну форсунку и требуемая зона орошения. Чем больше Ду, тем выше пропускная способность при том же напоре и шире факел. Ориентируйтесь на проектную документацию вашей градирни — в ней указаны посадочные места и тип сопла. Если документов нет, наши инженеры помогут подобрать аналог по марке градирни и модели оросителя. Например, для большинства типовых ячеек «ГРАД» оптимальны Ду 24 или Ду 26.

Технически ввернуть переходник можно, но функционально это нецелесообразно и часто вредно. Мы не рекомендуем замену без проектного расчёта.
• Тангенциальное сопло формирует полый конус, который у градирни «ГРАД» или «НИАГАРА» не перекрывает углы оросительных блоков прямоугольной формы — остаются сухие зоны, эффективность падает.
• Ударное сопло СЧ даёт сплошной наполненный факел с мелкой каплей, который полностью накрывает стандартную площадь щита оросителя.
• Если кажется, что штатные сопла забиваются или дают неравномерный поток, причина обычно не в типе сопла, а в качестве воды или неверном монтаже. Тангенциальное сопло из-за меньшего проходного сечения засоряется даже быстрее.
• Единственная ситуация, где ТГ может быть полезно — реконструкция градирни с переходом на плёночный ороситель, требующий иной гидравлики. В этом случае необходим полный пересчёт системы водораспределения.
Самовольная замена чревата потерей холодопроизводительности. Свяжитесь с нами — мы подберём правильное решение.
